轉彎皮帶機簡介

轉彎皮帶機扇形皮帶加裝專用的防跑偏滾輪 （軸承外加聚甲醛POM）或者在輸送帶的外側高頻焊接導向筋使輸送帶運行在專用的導軌中，輥筒采用專用的錐型包膠輥筒，轉彎皮帶機可輸送的物料種類繁多，既可輸送各種散料，也可輸送各種紙箱、包裝袋等單件重量不大的件貨，用途廣泛。

轉彎皮帶機結構特點

轉彎皮帶機結構形式有30度轉彎皮帶機、45度轉彎皮帶機、90度轉彎皮帶機、180度轉彎皮帶機， 能滿足各種轉彎輸送的工藝要求。轉彎皮帶機輸送帶有PVC、PU等多種材質，除用于普通物料的輸送外，還可滿足耐油、耐腐蝕、防靜電等有特殊要求物料的輸送。采用專用的食品輸送帶，可滿足食品、制藥、日用化工等行業的要求。 輸送平穩，物料與輸送帶間沒有相對運動，能夠避免對輸送物的損壞。 與其它輸送機相比噪音較小，適合于工作環境要求比較安靜的場合。結構簡單、便于維護；能耗較小，使用成本低。

1、能夠在水平、傾斜和垂直方向進行輸送，并且可以在轉彎處改變輸送方向，具有較高的靈活性和適應性，適用于各種復雜的輸送場景。

2、能夠在垂直方向輸送物料，轉彎皮帶機可以節省空間，使得物料輸送更加緊湊高速，適用于空間有限的場所。

3、可以適應各種惡劣的工況環境，如高溫、高濕、多塵等。

4、通過合理的轉彎設計，可以有效地利用空間，提高生產效率。

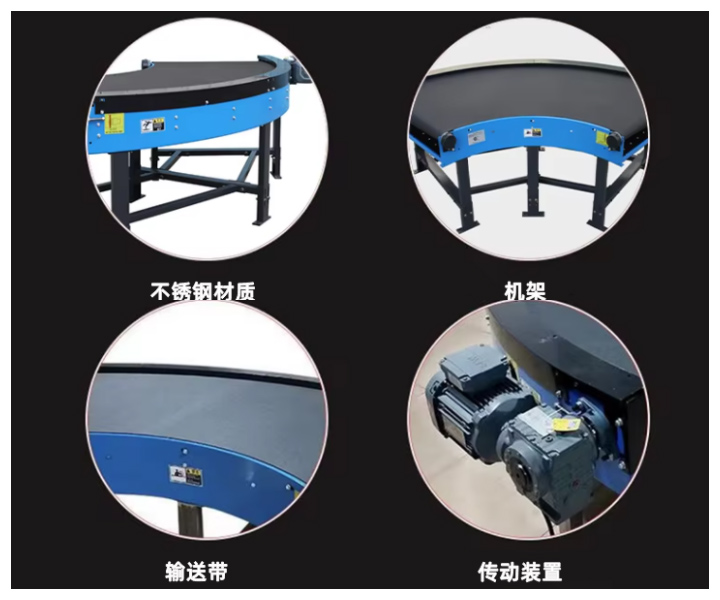

轉彎皮帶機組成結構

轉彎皮帶機的組成結構，每個部件都起著重要的作用，共同確保轉彎皮帶機的正常運行和物料輸送的順利進行。

1、皮帶： 皮帶是轉彎皮帶機的核心部件，用于輸送物料。

2、轉彎部分： 轉彎皮帶機的轉彎部分設計獨特，能夠?qū)崿F(xiàn)在水平、傾斜和垂直方向的輸送，并且能夠在轉彎處改變輸送方向，確保物料順利輸送。

3、驅動裝置： 驅動裝置通常由電動機、減速器和傳動裝置組成，用于驅動皮帶的運轉，確保輸送系統的穩定運行。

4、支撐結構： 支撐結構用于支撐和固定轉彎皮帶機的各個部件，保證設備的穩定性和安全性。

5、導向裝置： 導向裝置用于引導皮帶在輸送過程中保持正確的運行軌跡，避免皮帶偏離或跑偏，確保物料輸送的穩定性和準確性。

6、清潔裝置： 清潔裝置用于清除皮帶上的雜物和積塵，保持皮帶清潔，減少對設備的磨損，延長設備的使用壽命。

7、安全保護裝置： 安全保護裝置包括防護罩、緊急停車裝置、限位開關等，用于保護操作人員和設備的安全，避免意外事故的發生。

轉彎皮帶機結構工作原理

轉彎皮帶機的工作原理是通過驅動裝置帶動皮帶運轉，實現物料的輸送。各個部件協同工作，確保設備穩定運行，實現物料的高速、安全輸送。以下是轉彎皮帶機工作流程

1、物料從供料端裝載到輸送帶上，輸送帶由驅動裝置驅動開始運轉。

2、輸送帶在托輥的支撐下，將物料沿輸送線路向目的地傳送。

3、當需要轉彎時，轉向裝置會引導輸送帶平穩地改變方向，確保物料順利轉運。

4、清潔裝置不斷清除輸送帶表面的雜物，保持輸送帶干凈，減少對系統的損耗。

5、安全防護裝置保障操作人員在工作期間的安全，如緊急停止裝置可在危險情況下迅速停止輸送帶的運轉。

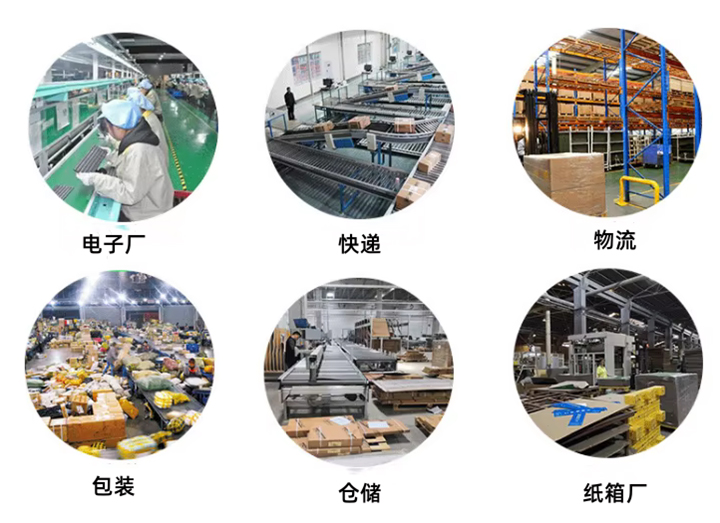

轉彎皮帶機適用范圍

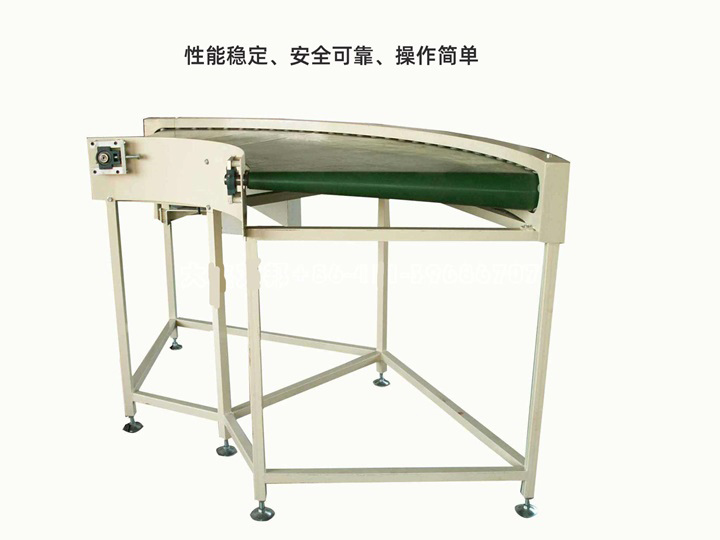

廣泛應用在食品、飲料、電子、煙草等行業，我們可以選用較小直徑的滾筒，使轉角連接更加方便，解決過渡問題。本設備適用于各種流水作業的生產廠家，中小型物品的物流輸送，動力系統采用變頻調速系統，性能穩定、安全可靠、操作簡單。線速度一般在三十米每分鐘。

食品行業：用于輸送各種食品原料、半成品和成品，如谷物、肉類、蔬菜、飲料等。

制藥行業：用于輸送藥品原料、中間體和成品，保證生產過程的連續性。

物流倉儲：用于將不同類型的貨物分揀到不同的輸送線上。

電子行業：用于輸送各種電子元件，如芯片、電阻、電容等。

電子產品組裝：用于在電子產品組裝線上傳送產品。

物料輸送： 用于輸送各種粉狀、顆粒狀、塊狀的化工原料和產品。

礦山行業：用于輸送煤炭、礦石等礦物。

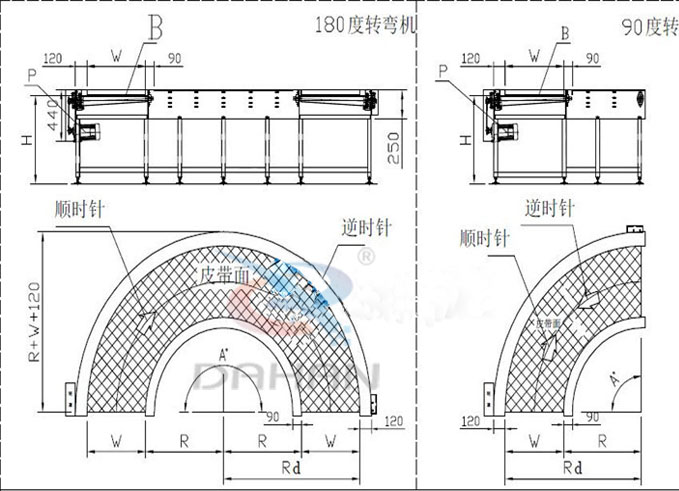

轉彎皮帶機規格

標準輸送帶寬度為400、500、600、700、800、1000、1200mm等，也可按客戶需求采用其它特殊規格。 轉彎皮帶機標準轉彎內半徑為R600、R800、R1000、R1200mm等，也可按客戶需求采用其它特殊規格。

“A”系列（搬運寬度178-635)

型號	基本尺寸	內弧 半徑A	中心 半徑B	搬運 面寬F	傳動軸 圈速 1RPM=MM
1022M178	C=1200 D=1289 機架高=216 軸標準 直徑=25mm	1022	1111	178	377
900M300		900	1050	300	356
800M400		800	1000	400	339
750M450		750	975	450	331
700M500		700	950	500	322
600M600		600	900	600	305
565M635		565	882.5	635	299
“B”系列（搬運寬度178-940)
1322M178	C=1500 D=1589 機架高=216 軸標準 直徑=30mm	1322	1411	178	387
1150M350		1150	1325	350	363
1000M500		1000	1250	500	343
850M650		850	1175	650	322
750M750		750	1125	750	308
675M825		675	1087.5	825	298
560M940		560	1030	940	282
“C”系列（搬運寬度178-1000)
2022M178	C=2200 D=2289 機架高=216 軸標準 直徑=35mm	2022	2111	178	400
1825M375		1825	2012.5	375	381
1700M500		1700	1950	500	369
1575M625		1575	1887.5	625	357
1450M750		1450	1825	750	346
1375M825		1375	1787.5	825	338
1200M1000		1200	1700	1000	322
“HC”系列（搬運寬度1001-1245)
1199HM1001	C=2200 D=2289 機架高=305 軸標準 直徑=35mm	1199	1699.5	1001	477
1120HM1080		1120	1660	1080	466
1070HM1130		1070	1635	1130	459
1000HM1200		1000	1600	1200	449
955HM1245		955	1577.5	1245	444

轉彎皮帶機廠家

大漢彎皮帶機有導輪式(成本最低)、刀口式(針對小于60mm以下的產品)、鏈條式(針對重型)A(轉角角度)等三種不同形式，轉角角度從30°~180°都可以定制，有碳鋼以及不銹鋼兩種材質可以選擇。轉彎皮帶機的型號規格通常由輸送能力、輸送帶寬度、輸送角度、輸送距離等因素決定，具體型號規格需根據客戶的需求進行定制。如果您有輸送需求可以直接聯系我們。
