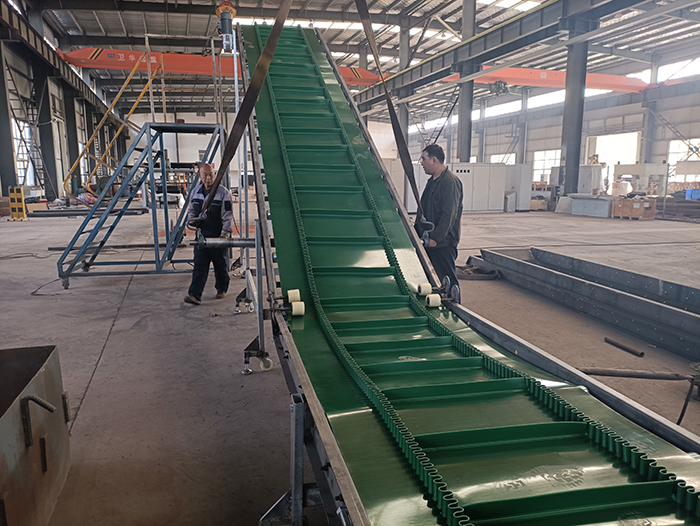

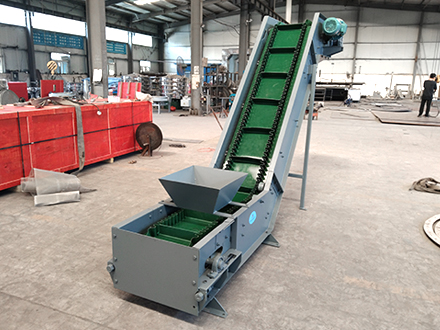

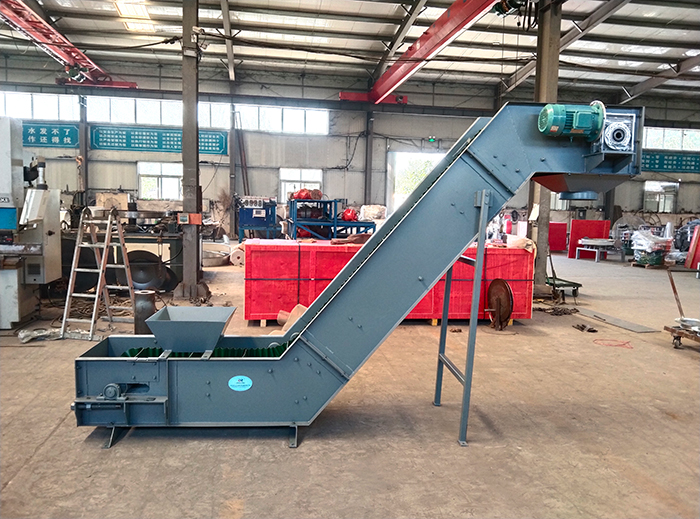

DJ型大傾角皮帶輸送機又稱擋邊帶式輸送機,其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”,在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送.擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料.對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

目前我廠主要生產的大傾角皮帶輸送機(擋邊帶式輸送機)帶寬分別為：B500、B650、B800三種.輸送物料堆積密度為0.5～2.5t/m3,工作環境溫度為-19℃～+40℃ 范圍內.對于輸送高溫、酸堿、油類或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶材質,我公司可以根據您的需求來訂做特殊輸送專用的大傾角皮帶輸送機.

DJ型大傾角皮帶輸送機的工作原理：

擋邊帶式輸送機其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

DJ型大傾角皮帶輸送機的主要特點：

大傾角皮帶輸送機主要用于散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶，輸送傾角為0-90°（70°以下好）本系列產品廣泛用于煤炭、糧食、建材、化工、水電、農業、港口和冶金等行業部門。在環境溫度為-19°--+40范圍內輸送堆積密度為0.5~2.5T/ 的各種散裝物料。對于有特殊要求的物料，如耐高溫或具有酸堿性、油類物質的物料，可根據需要采用相應材料特殊設計。具有通用帶式輸送機水平或小傾角輸送可靠性高，能耗低和提升物料可靠經濟的優點。

1．用大傾角輸送散狀物料，能大量節省設備占地面積，解決普通、花紋帶式輸送機所不能達到的輸送角度。

2．機械化帶式輸送機輸送物料，總體投資費用低，可節約投資費用的20%─30%，混凝土、煤炭行業效果更好。

3．該機型與普通式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。

4．輸送量大，可達2500m3/h，垂直提升高度可達200m。

5．在垂直輸送物料時，物料粒度大可400mm。

6．從水平到傾斜（或垂直）能平穩過渡。

7．能耗低、結構簡單、維護方便。

8．膠帶強度高，使用壽命長。

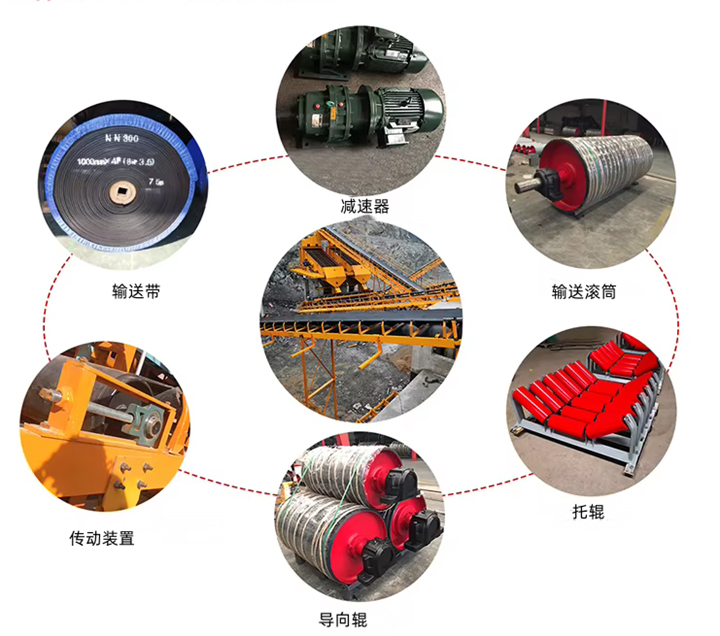

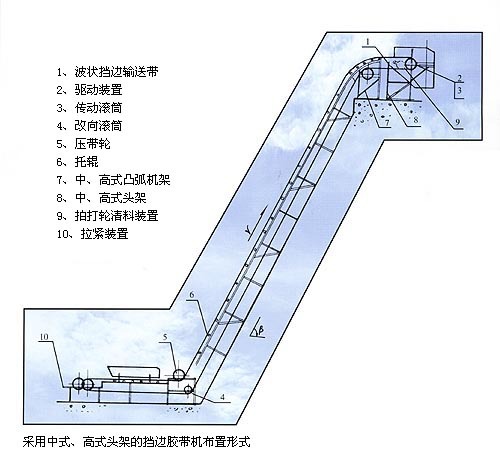

DJ型大傾角皮帶輸送機結構

DJ型大傾角皮帶輸送機組成結構可以有效地實現在大傾斜角度下的物料輸送，其結構通常包括以下主要部件：

1、機架結構：提供支撐和固定輸送機各部件的框架結構，通常由鋼材制成，確保輸送機的穩定性和承載能力。

2、輸送帶：用于承載物料并沿著輸送方向移動的帶狀物料傳輸裝置，通常由橡膠和纖維材料制成，具有較強的拉伸和耐磨性能。

3、輸送滾筒：位于輸送帶下方的滾筒，帶動輸送帶運轉，并支撐輸送帶及輸送物料的重量，通常包括驅動滾筒和從動滾筒。

4、托輥：位于輸送帶底部的支撐滾輪，用于支撐輸送帶并減少輸送阻力，確保輸送帶穩定地運行。

5、導向輥：用于引導輸送帶的運行方向，避免輸送帶偏離軌道，保證物料順利輸送。

6、傳動裝置：用于驅動輸送帶的運轉，通常包括電機、減速器、聯軸器等部件，提供動力支持。

7、支撐結構：用于支撐輸送機的傾斜部分，確保輸送機在大傾斜角度下正常工作。

DJ型大傾角皮帶輸送機外形參數

帶寬B（mm）		300		400		500		650		800
擋邊高		40	60	60	80	80	120	120	160	120	160		200	240
部分輸送傾角輸送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	頭輪中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高H2/h（MM）	335		330-490		600		600		600-800
	中間段帶面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬B2/h（MM）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	頭輪中心高H2/h（MM）	1400-2000						1600-2000
	尾輪中心高H2/h（MM）	600-800				800-1000				800-1200
	中間段帶面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中間段地腳寬B2/h（MM）	1440				1690				1890

DJ型大傾角皮帶輸送機廠家

大漢DJ型大傾角皮帶輸送機采用兩層可伸縮裙邊設計，使物料在運輸過程中散落可廣泛用于煤炭、糧食、建材、化工、水電和冶金等行業。最大傾斜角度可以達到50°、-90°每小時輸送量為60003/h，輸送距離可以達到500米，可以在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料.對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。大漢DJ型大傾角皮帶輸送機廠家直銷價格更優惠，如果您有需求可以直接聯系我們！

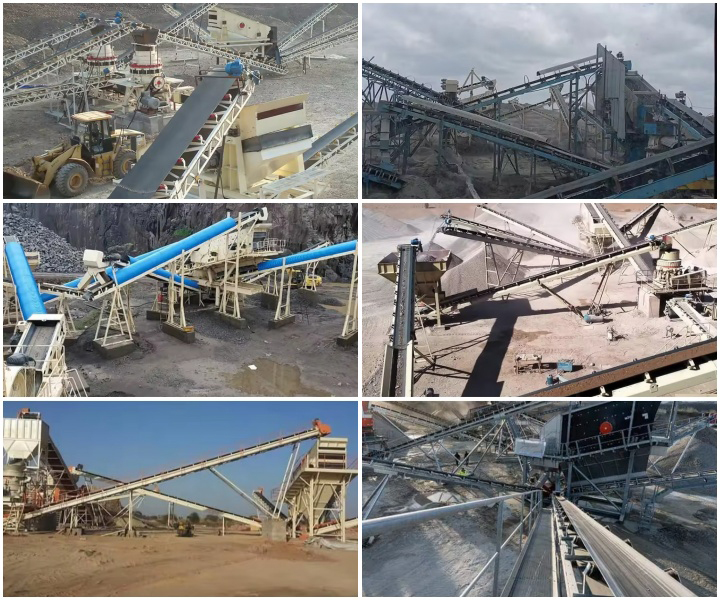

DJ型大傾角皮帶輸送機應用場景

DJ型大傾角皮帶輸送機適用于需要在大傾角條件下進行物料輸送的各種工業領域，能夠提高生產效率，降低人力成本，并確保物料輸送的穩定性和安全性。

*礦山行業：用于煤礦、金屬礦山等場所的物料輸送，特別是在需要跨越山體或高坡的情況下，大傾角皮帶輸送機能夠有效地實現物料的輸送。

*建筑工地：在建筑工地上，可能需要將建筑材料如砂石、水泥等從地面輸送到高處，大傾角皮帶輸送機可以滿足這種需求。

*冶金行業：在冶金行業中，需要將礦石、熔煉產物等物料從一處輸送到另一處，大傾角皮帶輸送機可以提供高效的輸送解決方案。

*港口和碼頭：用于碼頭上船舶裝卸貨物，大傾角皮帶輸送機可以幫助實現貨物的快速輸送。

*化工行業：在化工生產過程中，可能需要將化工原料或成品輸送到不同的生產環節，大傾角皮帶輸送機可以起到重要作用。
